首先，我們來看一下這個實訓裝置的特點。它采用模擬真實換熱器管路的設計，通過對裝置內部的管路進行拆卸和安裝，幫助學員們理解換熱器管路的結構和工作原理。裝置內部的管路采用優質材料制作，確保了使用壽命和安全性，為學員們提供了一個安全的實訓環境。
使用這個實訓裝置進行換熱器管路的拆裝實踐非常簡單。首先，學員們需要認真學習換熱器管路的相關知識，了解不同型號和規格的換熱器管路的特點。接下來，他們可以通過拆裝實訓裝置來進行實際操作。在拆卸過程中，他們需要使用工具逐步拆卸管路，注意保持操作的規范和安全。在安裝過程中，他們需要按照裝置的指導進行操作，確保管路安裝正確。通過反復實踐，學員們可以熟練掌握換熱器管路的拆裝技巧。
總的來說，這款換熱器管路拆裝實訓裝置是一款非常實用的教學工具。它不僅能夠提供真實的實訓環境，還能夠幫助學員們深入理解換熱器管路的工作原理和拆裝技術。如果你對換熱器管路感興趣，想要提升自己的技能，那么，不妨來嘗試一下這個實訓裝置。

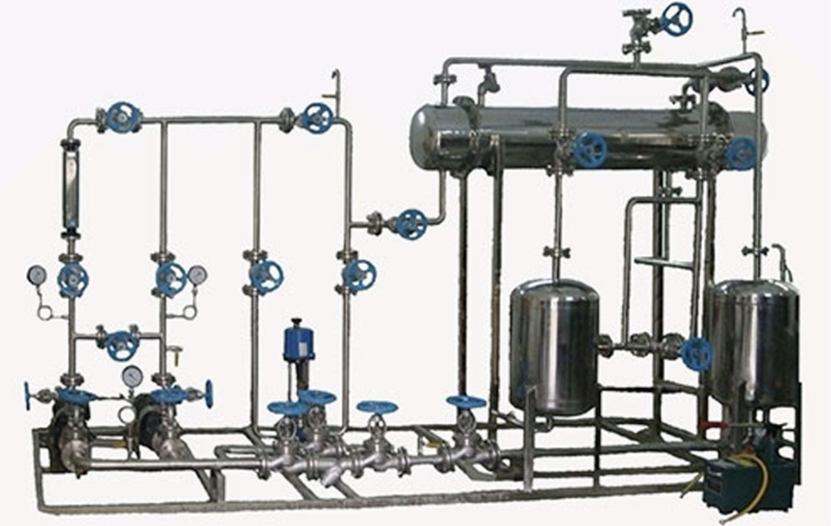

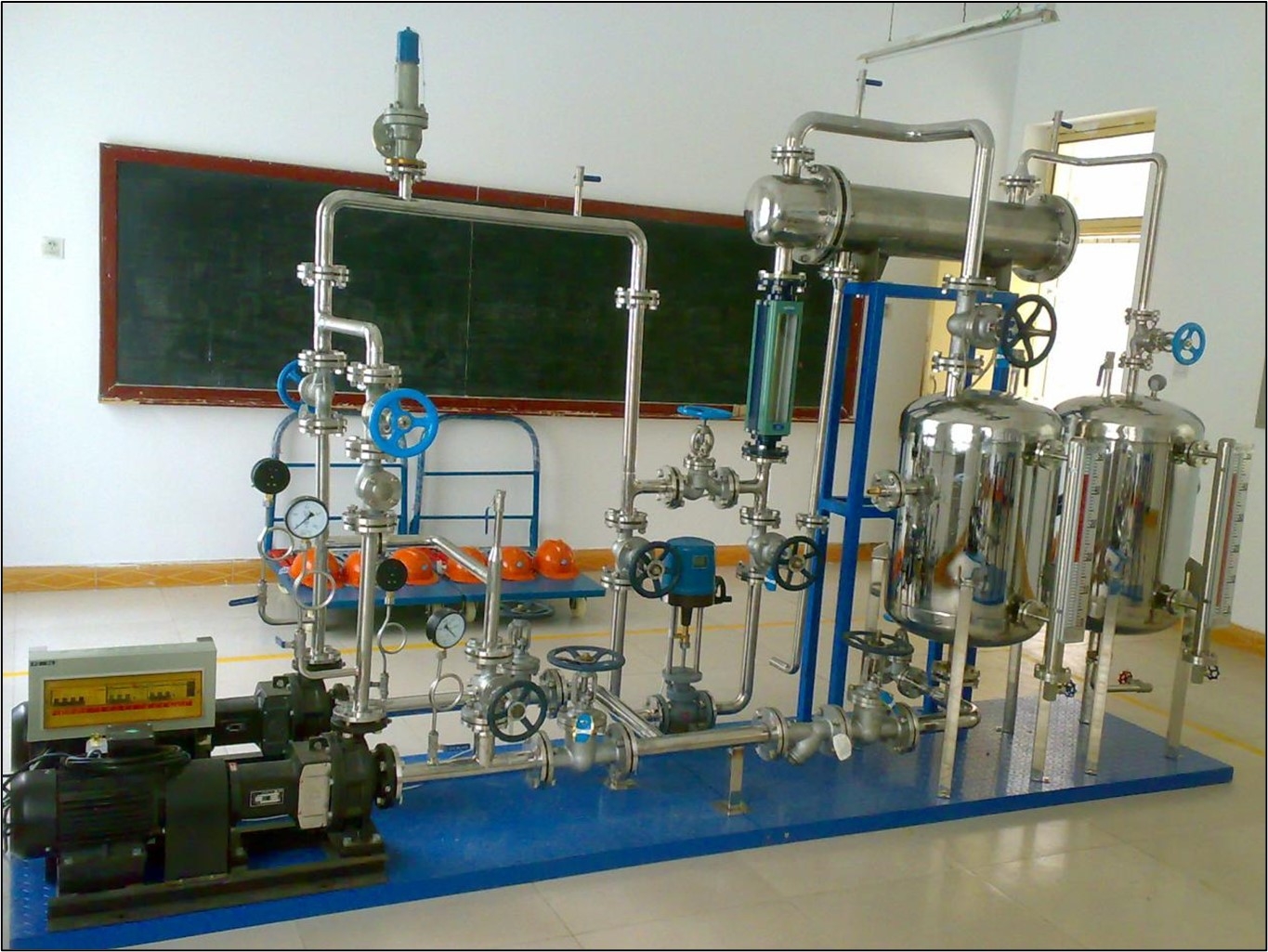

DB-HRQ101 換熱器管路拆裝實訓裝置
（參考圖）
| 分項 | 說 明 | |||
| 裝置功能 | 1．用于訓練學生拆卸和組裝化工生產常見的管路、管件及換熱器等。能進行管路的拆卸與組裝；法蘭、螺紋的連接訓練；并能進行管路氣密、耐壓、試漏測試。 | |||
| 2．考察學生全面分析系統、辨別正誤和迅速決策等能力，在實踐中結合了識圖能力、出具規范清單、安全操作等各項理論功底的考察。 | ||||
| 3．配套流體輸送機械、化工儀表和機械制圖等多門課程的教學實踐，如管件識辨、流量計安裝和四大化工參量的安裝、檢測、顯示等。 | ||||
| 4、檢查學生對換熱器內部結構熟悉程度、考察選手對化工設備安全性檢驗知識及技能掌握的程度。 | ||||
| 設計參數 | 液體流量：0～8m3/h。 | |||
| 液體溫度：常溫。 | ||||
| 外形尺寸 | 對象部分：3800×800×2400 (長×寬×高mm)，鋼制花紋板噴塑底座。整機采用304不銹鋼制作，噴漆花紋防滑鋼板底座。 | |||
| 測控部分：開關盒集成于對象部分之上。 | ||||
| 外配設備：無。 | ||||
| 公用工程 | 水：裝置自帶貯水箱，實驗前用清潔水源灌注滿，實驗過程中可循環使用，實驗結束后排空即可。 | |||
| 電：電壓AC380V，功率4.4kW，三相四線制（三火線一零線）。每個實驗室需配置1~2個接地點（安全地及信號地）。 | ||||
| 氣：無。 | ||||
| 實驗物料 | 清潔自來水 | |||
| 對象組成 | 水箱：不銹鋼材質，帶貯水排空底閥，進水管路設置專用接口。 | |||
| 循環水泵：機械密封臥式連軸化工泵 供電：三相380VAC ，功率：4.4kW，數量2臺。 | ||||
| 水泵進口管路：不銹鋼材質，DN50，配合法蘭安裝閥門及過濾器。 | ||||
| 水泵出口管路：不銹鋼材質，DN32及DN40，配合法蘭安裝閥門。 | ||||
| 回流管路：不銹鋼材質，DN25。 | ||||
| 安全泄壓管路：不銹鋼材質，DN25。 | ||||
| 灌泵管路：不銹鋼材質，專用灌泵管路，方便操作檢驗。 | ||||
| 耐壓測試管路：不銹鋼材質，專用管路耐壓測試接口。 | ||||
| 電源設備：布線槽，帶漏電保護的空氣開關盒。 | ||||
| 測控組成 | 變量 | 檢測機構 | 顯示機構 | 執行機構 |
|
離心泵 進口壓力 |
壓力表： 精度：1.5%FS | 壓力表就地顯示 | 無 | |
|
離心泵 出口壓力 |
壓力表： 精度：1.5%FS | 壓力表就地顯示 |
管路出口閥 （手動） |
|
| 流體流量 | 玻璃轉子流量計：精度：4%FS | 流量計就地顯示 |
管路出口閥 （手動） |
|
| 流體溫度 | 雙金屬溫度計：精度：1.5%FS | 溫度計就地顯示 | 無 | |
| 設備裝系統 | 名稱 | 規格 | 數量 | 備注 |
| 循環水泵 | 機械密封臥式連軸化工泵，功率：2.2KW,流量：10m3/h。 | 2 | 國標 | |
| 水箱 | 鏡面不銹鋼，φ500×600 | 2 | ||
| 換熱器 | 不銹鋼（列管）Φ 219；換熱管，φ 20×2×1000mm，16 根。 | 1 | ||
| 過濾器 | 不銹鋼，法蘭式，DN50 | 1 | 國標 | |
| 電動調節閥 | 不銹鋼，法蘭式，DN32，4-20mA輸出，精度：0.5%FS | 1 | 國標 | |
| 閘閥 | 不銹鋼，法蘭式，DN50 | 2 | 國標 | |
| 銅球閥 | 螺紋式DN15 | 4 | 國標 | |
| 止逆閥 | 不銹鋼，DN40 | 1 | 國標 | |
| 安全閥 | 不銹鋼，DN25 | 1 | 國標 | |
| 截止閥 | 不銹鋼，法蘭式，DN40 | 1 | 國標 | |
| 法蘭 | 不銹鋼，DN32 | 1組 | 國標 | |
| 不銹鋼，DN40 | ||||
| 不銹鋼，DN50 | 國標 | |||
|
活接、三通、 彎頭等 |
不銹鋼，與管路配套 | 1組 | 國標 | |
| 管路 |
不銹鋼管 DN25、N32、DN40、DN50 |
1組 | 國標 | |
| 不銹鋼軟管 | 1 | 國標 | ||
| 電氣組成 | 電氣元件 | 數量 | ||
| 電源插頭 | 1個 | |||
| 4P空氣開關 | 1個 | |||
| 8路開關盒等 | 1組 | |||
| 備注 | 上述不銹鋼均為SUS304材質。 | |||
| 序號 | 名稱 | 規格 | 單位 | 數量 |
| 1 | 管子鉗 | 450mm | 把 | 1 |
| 2 | 管子鉗 | 300mm | 把 | 1 |
| 3 | 活動扳手 | 12寸 | 把 | 1 |
| 4 | 活動扳手 | 10寸 | 把 | 1 |
| 5 | 呆扳手 | 17~19 | 把 | 1 |
| 6 | 呆扳手 | 22~24 | 把 | 1 |
| 7 | 兩用扳手 | 17mm | 把 | 1 |
| 8 | 兩用扳手 | 19mm | 把 | 1 |
| 9 | 兩用扳手 | 22mm | 把 | 1 |
| 10 | 兩用扳手 | 24mm | 把 | 1 |
| 11 | 木榔頭 | 2.5寸 | 把 | 1 |
| 12 | 穿心一字批 | 12寸（敲棒） | 把 | 1 |
| 13 | 螺絲一字批 | 小號 | 把 | 1 |
| 14 | 螺絲一字批 | 中號 | 把 | 1 |
| 15 | 螺絲十字批 | 小號 | 把 | 1 |
| 16 | 螺絲十字批 | 中號 | 把 | 1 |
| 17 | 水平尺 | 600mm | 把 | 1 |
| 18 | 直角尺 | LG-ZT300 12"/300mm | 把 | 1 |
| 19 | 卷尺 | 3m | 把 | 1 |
| 20 | 普通游標卡尺 | LG-W150 6"/0-150mm | 把 | 1 |
| 21 | 螺栓螺母 | M12×45 | 套 | 10 |
| 22 | 螺栓螺母 | M14×50 | 套 | 20 |
| 23 | 螺栓螺母 | M14×55 | 套 | 10 |
| 24 | 生料帶 | 聚四氟乙烯 | 卷 | 4 |
| 25 | 石棉墊片 | DN25 | 片 | 10 |
| 26 | 石棉墊片 | DN32 | 片 | 10 |
| 27 | 石棉墊片 | DN40 | 片 | 10 |
| 28 | 石棉墊片 | DN50 | 片 | 10 |
| 29 | 螺旋緊線器(花籃) | 14寸 | 只 | 2 |
| 30 | 吊環 | 與螺旋緊線器配套 | 只 | 2 |
| 31 | 不銹鋼管夾 | 夾Ф38 的管子 | 只 | 2 |
| 32 | 膨脹螺絲 | Ф10 | 個 | 4 |
| 33 | 安全帽 | 橘紅色 | 頂 | 3 |
| 34 | 試壓泵 | SB-2.5手動 | 臺 | 1 |
| 35 | 貨架 |
2.4×0.6×1.5(m) (分三層） |
個 | 1 |
