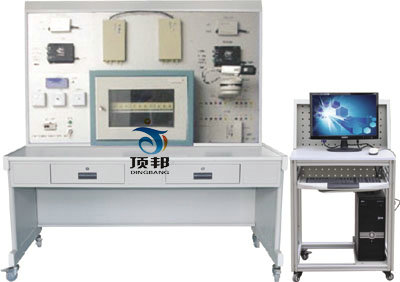

DBLY-05 室內水平工作區系統實驗實訓裝置
一、設備參數及性能：
1、裝置組成：
本系統全部元器件均采用實物，整個實訓裝置主要由墻柜、110配線架、網絡配線架、打線工具、超五類線、三類線索、水晶頭、模塊1、模塊系統等組成。系統實訓功能：能學習各種工具如網絡鉗、打線工具和導通測試儀的使用，能進行各種器材如配線架、模塊、面板和跳線的安裝與制作、能進行跳線的測試、使用及信息點導通測試、尋測與編號的訓練，能進行各種線路的設計和連接、線路故障的判斷及排除等實驗和實訓。并可與布線系列中其它設備聯網進行各種綜合實訓。
二、系統技術指標：
1.工作電壓：9V干電池
2.整機容量：0W
3.外型尺寸：150×70×180cm3
4.安全保護：9V低電壓
5.故障設置：具有故障設置系統
三、可以做的實訓項目
1.采用T568A、568B兩種標準壓接模塊操作
2.采用T568A、568B兩種標準制作水晶頭實訓項目
3.打線工具的使用操作
4.信息面板及防塵蓋的安裝操作
5.配線架的安裝操作
6.標準墻柜設備安裝操作
7.在超五類跳線壓接線操作
8.標記、理線、打線、軋線操作
9.線路故障的判斷與處理
10.線路的測試實訓項目
11.測試報告的制作實訓項目
12.按線路圖將各部分連線
13.設計并安裝一個簡易應用系統
四、設備參數：
UNILAN U5E配線架采用了整合式設計，體積更小巧，可適應各種安裝環境，性能更卓越，完全滿足超五類綜合布線系統要求，背面有保護PCB板的護板，并有防脫線護蓋，保證長期使用下的性能良好。
a. 語音配線架采用9英寸機架式模塊化配線架（100對）。
在語音主干采用3類50對規格的大對數語音干線電纜，以主機房為中心，星型輻射至各樓層配線間。而德特威勒的UNINET系列Cat.3大對數電纜用于建筑物垂直干線和建筑物間的干線的語音傳輸，特性阻抗100ohm，提供25/50/100對三種選擇，采用IEC色標方案，UNINET CAT.3特性
六、設備祥細配置表：
| 序號 | 組成 | 數量 |
| 1 | 墻柜 | 1 臺 |
| 2 | 110配線架 | 1套 |
| 3 | 網絡配線架 | 1臺 |
| 4 | 打線工具 | 1套 |
| 5 | 測試儀 | 1臺 |
| 6 | 面板1 | 1套 |
| 7 | 面板2 | 2只 |
| 8 | 模塊1 | 16只 |
| 9 | 模塊2 | 1個 |
| 10 | 底座 | 1只 |
| 11 | 超五類線 | 1只 |
| 12 | 水晶頭 | 1只 |
| 13 | 三類線 | 1把 |
| 14 | 故障開關 | 16個 |
| 15 | 實訓桌和實訓屏架 |
1套 |
