PLC控制電梯實訓
一、實訓目的了解PLC控制電梯原理
二、實訓器材
（1）實訓屏一套
（2）多功能實操電路模塊一塊
（3）連接導線若干
三、實訓步驟

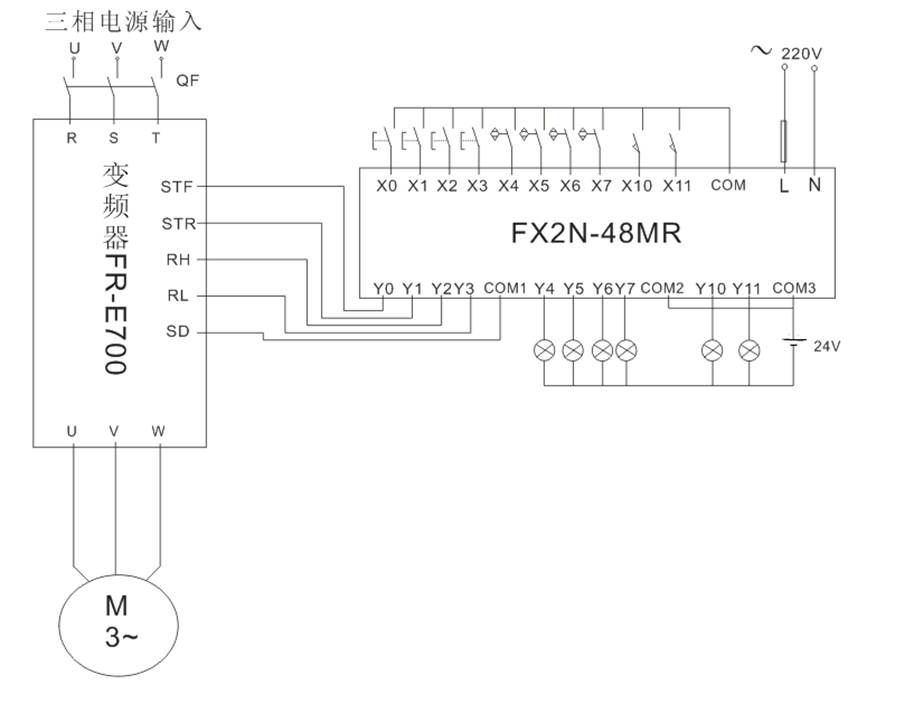

1、PLC接線原理圖
2、變頻器的設定參數
除了設定變頻器的基本參數以外,還必須設定操作模式選擇和多段速度設定等參數,具體參數如下:
(1)上限頻率Pr1=50Hz;
(2)下限頻率Pr1=0Hz;
(3)基底頻率Pr3=50Hz;
(4)加速時間Pr7=2s;
(5)減速時間Pr8=2s;
(6)電子過電流保護Pr9=電動機的額定電流;
(7)操作模式選擇Pr79=3;
(8)多段速度設定Pr4=30Hz;
(9) 多段速度設定Pr6=10Hz;
3、控制要求
由PLC控制實現轎內指令信號登記與消除、自動定向、停站觸發與停站、平層。
4、I/O分配圖
| 輸入 | 輸出 | ||||
| 元件代號 | 作用 | 輸入繼電器 | 元件代號 | 作用 | 輸出繼電器 |
| 1NA | 1層轎內指令按鈕 | X0 | STF | 電機正轉 | Y0 |
| 2NA | 2層轎內指令按鈕 | X1 | STR | 電機反轉 | Y1 |
| 3NA | 3層轎內指令按鈕 | X2 | RH | 高速運行 | Y2 |
| 4NA | 4層轎內指令按鈕 | X3 | RL | 低速運行 | Y3 |
| 1LG | 1層樓層磁開關 | X4 | △ | 上行指示燈 | Y4 |
| 2LG | 2層樓層磁開關 | X5 | ▽ | 下行指示燈 | Y5 |
| 3LG | 3層樓層磁開關 | X6 | L1 | 1層轎內指示燈 | Y6 |
| 4LG | 4層樓層磁開關 | X7 | L2 | 2層轎內指示燈 | Y7 |
| 開關1 | 上平層限位開關 | X10 | L3 | 3層轎內指示燈 | Y10 |
| 開關2 | 下平層限位開關 | X11 | L4 | 4層轎內指示燈 | Y11 |

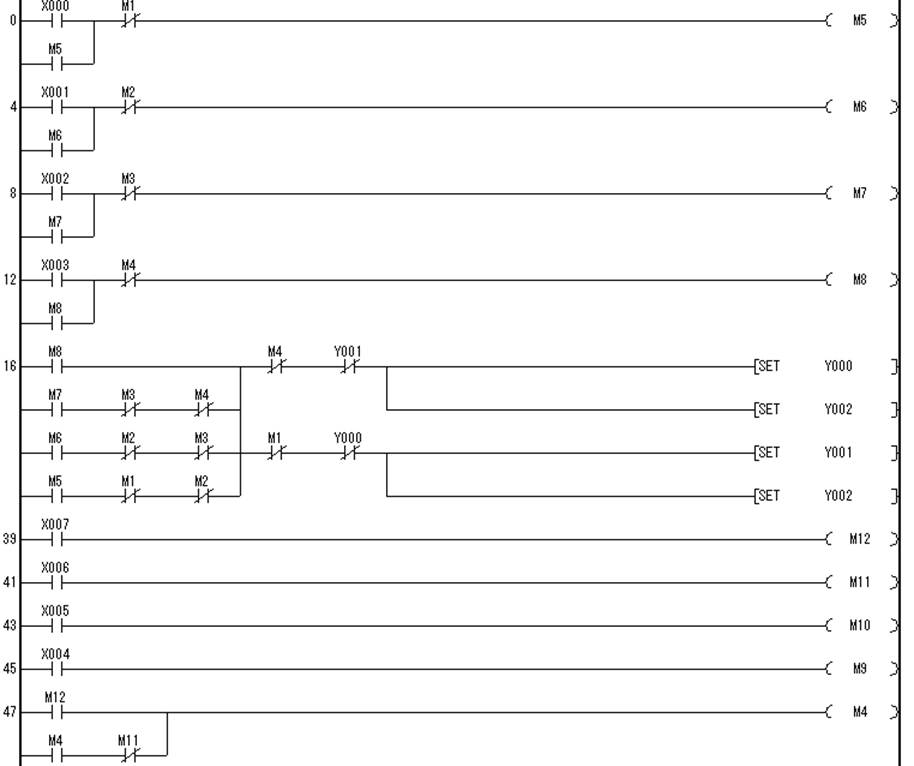

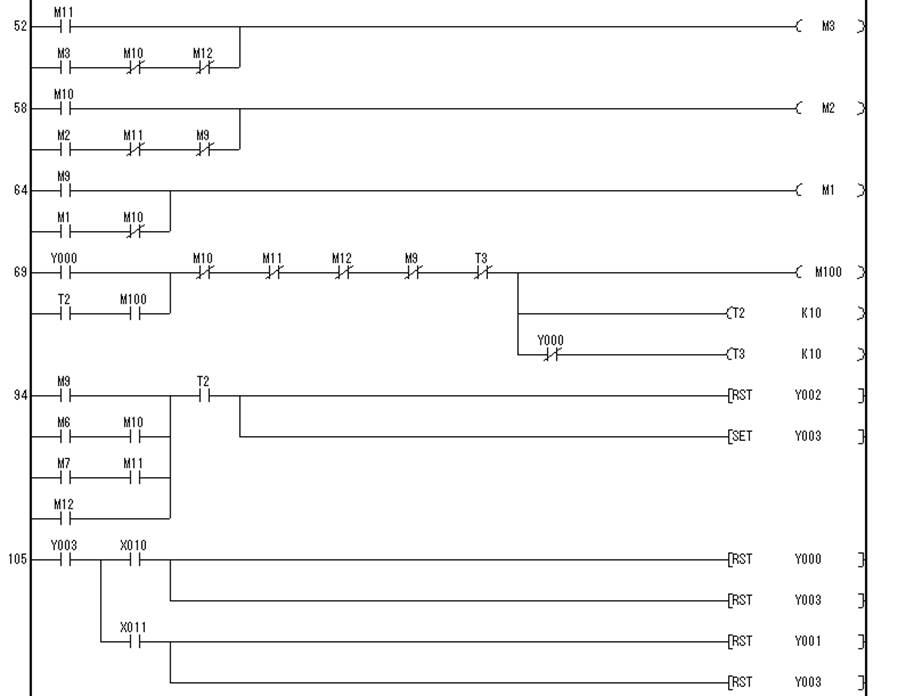

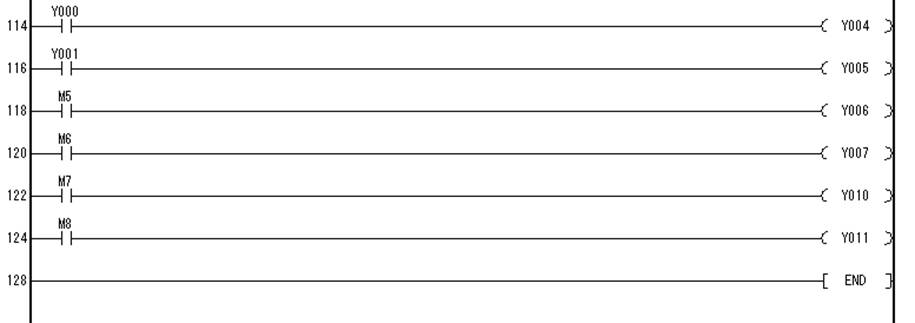

5、梯形圖
