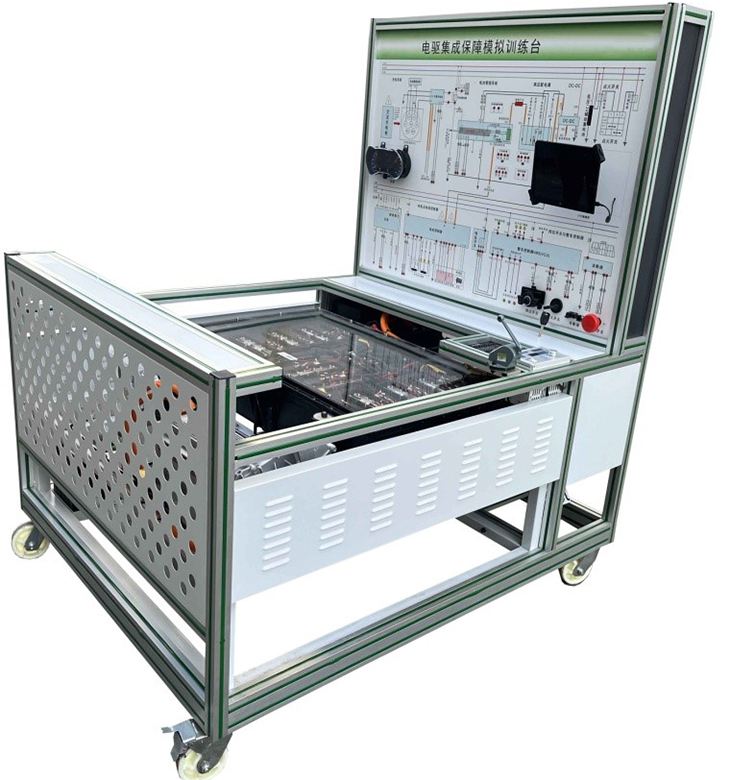

新能源汽車電驅動傳動系統集成組裝連接實訓臺選用國產主流新能源純電動車零部件，功能和控制方式與通用純電動車完全相同，真實地呈現了新能源電驅動系統核心零部件之間的連接控制關系、安裝位置和運行參數；通過比照電路原理圖，由學員自己組裝連線，重點培養學員動手能力，適用于各院校新能源課程教學和維修實訓設備。
一、功能特點：
1、真實可運行的新能源電驅動傳動系統集成，充分展示各主要零部件組成結構和邏輯控制關系。
2、各主要部件安裝在平臺上，連接線統一放置在工作位，按照電路原理圖，讓學員自己在組裝連線過程掌握電驅動系統工作原理。
3、動力電池包顯示器（7寸）和儀表安裝在面板上，UV平板噴繪面板上繪制電路控制圖，油門踩下后，觀察車輛運行狀態各項參數，掌握純電動車運行過程控制邏輯和主要部件參數變化規律。
4、動力電池包設置有機械維修開關，拔出機械維修開關后，可以打開上蓋觀察；高壓電器連接器均采用國標產品，性能可靠。
5、動力電池包半透明設計，內置LED排燈照明，便于學員觀察電池內部結構。
6、真實的機械齒輪傳動和剎車系統，觀察制動能量回饋電流變化，掌握制動能量吸收概念。
7、設備帶電動真空助力液壓制動系統，開關信號通過壓力傳感器智能控制真空泵工作。
8、設備配備12V電源接地機械開關，可隨時斷開12V接地，切斷整個系統電源。
9、面板完整顯示電驅動傳動系統工作原理圖，包括各主要部件引腳定義，適用于學員自己連線學習。
10、設備由移動臺架和原理面板組成，平臺水平放置，安裝主要零部件；設備底部安裝4個腳輪，移動靈活，同時腳輪帶自鎖裝置，可以固定位置。
11、設備檢測面板正前方底座上配有20cm的鋼制臺面，方便放置資料、檢測儀器等。
12.★要求配備智能考核系統：
智能設故，可由老師設置故障，學員分析并查找原因，智能故障設置系統配套專用12V開關電源，車輛斷電狀態下查找不影響故障設置；故障設置含斷路，偶發等現象；對比實驗臺面板圖上零件圖和接插口針腳，直接在故障部位測量，掌握實車故障分析和排除方法。
1）采用最新 MCU 技術 RAM 處理芯片的數字化集成電路板與配套無線故障設置控制系統，系統穩定、不易感染病毒。
2）控制模塊(PC 控制終端或控制終端)和驅動模塊(智能故障設置驅動盒)分離，避免復雜連線干擾控制器，系統更加可靠。
3）驅動模塊內置智能故障設置控制系統，配有專用新型無線數據傳輸模塊(可插拔型)和RS232 串行通訊接口，可無線組網通訊和 RS232 有線通訊。
4）控制終端采用 7 寸高清晰彩色液晶觸控屏，中文菜單式觸控操作界面，人機對話友好。控制終端可控制任意一臺帶驅動模塊的實訓設備。
5）控制終端不聯網時可作單機操作，當帶驅動模塊的實訓設備無線組網時，手持 移動控制終端可無線進網作為聯網終端，可作學生機登錄實訓與考核的操作終端，也可作教師機登錄出題設故的操作終端。
6）可通過 PC機或平板電腦 控制終端進行實訓考核，也可通過控制終端進行實訓考核，教師與學員界面分開，教師通過密碼進入教師界面出題，學員在普通界面答題。(注：教師與學員設故與排故界面原理圖與設備面板原理圖完全一致)
7）可自由設定任意一處有關的各種常見故障，故障類型包括：線路斷 路、對地短路、接觸不良，偶發等故障現象。每套驅動模塊可以設置 8 路大電流 5A 的 開路故障、16 路小電流 2A 的信號通路的開路、不良、偶發、短路等故障，共 24 路故 障設置。可根據需求擴展設置 64 路大電流 5A 的開路故障、128 路小電流 2A 的信號通 路的開路、不良、偶發、短路等故障，共192 路故障設置。可根據用戶使用要求調整故障設置點的數量和故障設置類型。
8）所有配備驅動模塊的實訓設備，均可通過內置的專用新型無線數據傳輸模塊無線組網， 實現遠程集中管理。
9）用戶可選擇通過無線或 RS-232 串口通訊與其它實訓設備配套的無線故障設置控制系統組成一個網絡，通過主控計算機控制每一臺實訓設備的故障設置、故障排除、參數設定、遠程起動、信息反饋、考核評分等功能。
二、技術規格：
1、外形尺寸：1600*1000*1700（長*寬*高）
2、輸入電源：AC220V±10% 50Hz
3、輔助蓄電池：12V45AH
4、動力電池類型：環保型磷酸鐵鋰動力電池（方形鋁殼，單體電池3.2V50AH）
4.1動力電池包容量：72V50AH（3.7度電）
4.2完全充放電次數：2000次
4.3工作溫度：-20°～60°
5、電機控制器：72V300A（智能交流變頻控制技術）
6、驅動電機：72V5KW（交流變頻異步電機）
7、變速箱：兩級斜齒輪傳動，總減速比1:10；運行噪音小于70分貝
三、實訓項目：
1.組裝連接線束，了解新能源電驅動傳動系統控制原理認知。
2.新能源電驅動傳動系統主要零部件功能認知。
3.新能源電驅動傳動系統各種狀態下邏輯控制關系，掌握電流，電壓，電機轉速，負載等參數變化規律實訓實驗。
4.電子油門踏板如何控制驅動電機轉速實訓實驗。
5.負載變化對驅動電機轉速影響實訓實驗。
6.新能源高壓系統操作安全注意事項，高壓連接器插拔方法。
7.新能源電驅動傳動系統故障分析與診斷。
四、基本配置：
磷酸鐵鋰動力電池包，車載充電機，DC-DC轉換器，儀表，國標充電插口與充電槍，電機控制器，電子油門總成，換擋機構總成，驅動電機，變速箱，傳動軸，前輪碟剎，助力器帶泵總成，真空泵總成，真空罐總成，輔助蓄電池，可移動臺架和原理面板，高壓連接線，低壓電器連接線，低壓電器備用接插件1批。
