矩陣鍵盤接口電路的設計
一、 實驗?zāi)康?/strong>1、了解普通4×4鍵盤掃描的原理。
2、進一步加深七段碼管顯示過程的理解。
3、了解對輸入/輸出端口的定義方法。
二、 實驗原理
實現鍵盤有兩種方案：一是采用現有的一些芯片實現鍵盤掃描；再就是用軟件實現鍵盤掃描。作為一個嵌入系統設計人員，總是會關心產品成本。目前有很多芯片可以用來實現鍵盤掃描，但是鍵盤掃描的軟件實現方法有助于縮減一個系統的重復開發成本，且只需要很少的CPU 開銷。嵌入式控制器的功能能強，可以充分利用這一資源，這里就介紹一下軟鍵盤的實現方案。

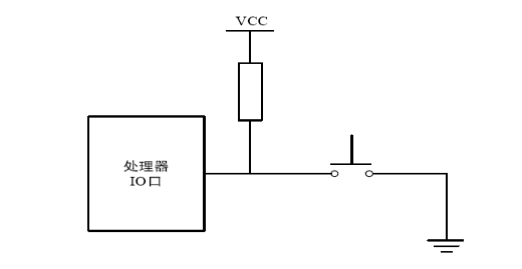

圖4-12-1 簡單鍵盤電路
通常在一個鍵盤中使用了一個瞬時接觸開關，并且用如圖4-12-1 所示的簡單電路，微處理器可以容易地檢測到閉合。當開關打開時，通過處理器的I/O 口的一個上拉電阻提供邏輯1；當開關閉合時，處理器的/IO 口的輸入將被拉低得到邏輯0。可遺憾的是，開關并不完善，因?yàn)楫?dāng)它們被按下或者被釋放時，并不能夠產生一個明確的1 或者0。盡管觸點可能看起來穩定而且很快地閉合，但與微處理器快速的運行速度相比，這種動作是比較慢的。當觸點閉合時，其彈起就像一個球。彈起效果將產生如圖4-12-2 所示的好幾個脈沖。彈起的持續時間通常將 維持在5ms∼30ms 之間。如果需要多個鍵，則可以將每個開關連接到微處理器上它自己的輸入端口。然而，當開關的數目增加時，這種方法將很快使用完所有的輸入端口。

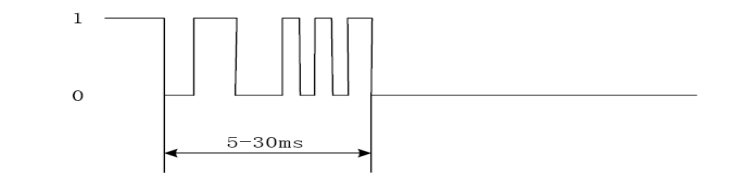

圖4-12-2 按鍵抖動
鍵盤上陣列這些開關最有效的方法（當需要5 個以上的鍵時）就形成了一個如圖4-12-3 所示的二維矩陣。當行和列的數目一樣多時，也就是方型的矩陣，將產生一個最優化的布列方式（I/O 端被連接的時候）。一個瞬時接觸開關（按鈕）放置在每一行與線一列的交叉點。矩陣所需的鍵的數目顯然根據應用程序而不同。每一行由一個輸出端口的一位驅動，而每一列由一個電阻器上拉且供給輸入端口一位。

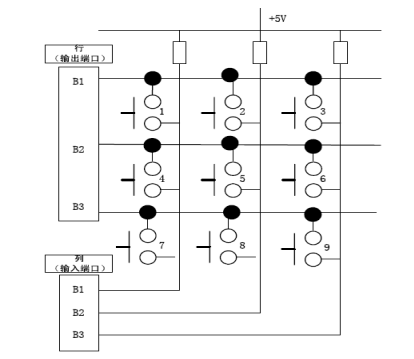

圖4-12-3 矩陣鍵盤
鍵盤掃描的實現過程如下：對于4×4鍵盤，通常連接為4行、4列，因此要識別按鍵，只需要知道是哪一行和哪一列即可，為了完成這一識別過程，我們的思想是，首先固定輸出4行為高電平，然后輸出4列為低電平，在讀入輸出的4行的值，通常高電平會被低電平拉低，如果讀入的4行均為高電平，那么肯定沒有按鍵按下，否則，如果讀入的4行有一位為低電平，那么對應的該行肯定有一個按鍵按下，這樣便可以獲取到按鍵的行值。同理，獲取列值也是如此，先輸出4列為高電平，然后在輸出4行為低電平，再讀入列值，如果其中有哪一位為低電平，那么肯定對應的那一列有按鍵按下。
獲取到行值和列值以后，組合成一個8位的數據，根據實現不同的編碼在對每個按鍵進行匹配，找到鍵值后在7段碼管顯示。
三、 實驗內容
本實驗要求完成的任務是通過編程實現對4X4矩陣鍵盤按下鍵的鍵值的讀取，并在數碼管上完成一定功能（如移動等）的顯示。
四、 實驗步驟
1、打開QUARTUSII軟件，新建一個工程。
2、建完工程之后，再新建一個VHDL File，打開VHDL編輯器對話框。
3、按照實驗原理和自己的想法，在VHDL編輯窗口編寫VHDL程序，用戶可參照光盤中提供的示例程序。
4、編寫完VHDL程序后，保存起來。方法同實驗一。
5、對自己編寫的VHDL程序進行編譯并仿真，對程序的錯誤進行修改。
6、編譯仿真無誤后，根據用戶自己的要求進行管腳分配。分配完成后，再進行全編譯一次，以使管腳分配生效。
7、根據實驗內容用實驗導線將上面管腳分配的FPGA管腳與對應的模塊連接起來。
如果是調用的本書提供的VHDL代碼，則實驗連線如下：
Clk：FPGA工作時鐘信號，接數字時鐘CLOCK3，并設為1464HZ。
Kr[0:3]：分別接4×4鍵盤部分的R1、R2、R3和R4。
Kc[0:3]：分別接4×4鍵盤部分的C1、C2、C3和C4。
Sa、Sb、Sc：接七段碼顯示區的Sel0、Sel1和Sel2。
A、B、C、D、E、F、G：接七段碼顯示區的A、B、C、D、E、F和G
8、用下載電纜通過JTAG口將對應的sof文件加載到FPGA中。觀察實驗結果是否與自己的編程思想一致。
五、 實驗結果與現象
以設計的參考示例為例，當設計文件加載到目標器件后，確認信號連接線已正確連接，按下矩陣鍵盤的某一個鍵，則在數碼管上顯示對應的這個鍵標識的鍵值，當再按下第二個鍵的時候前一個鍵的鍵值在數碼管上左移一位。
六、 實驗報告
1、繪出不同的鍵值時的數碼管的仿真波形，并作說明。
2、根據自己的思路，找一找還有沒有其它方法進行鍵盤的掃描顯示。并畫出流程圖。
1、 將實驗原理、設計過程、編譯仿真波形和分析結果、硬件測試結果記錄下來。
