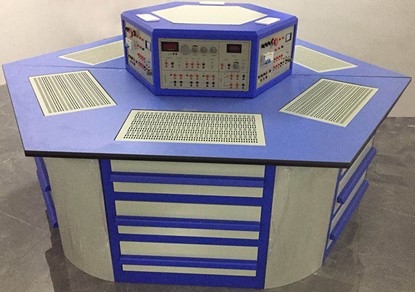

DB-DG501 六工位電工實訓考核裝置
工作電源：三相五線制 AC380V±5％ 50Hz
*安全保護：漏電保護（動作電流≤30mA）過流保護，熔斷器保護
額定功率：≤2kW
環境溫度：-10℃～40℃
5. 相對濕度：≤85%
二、裝置組成
1.*桌身部分：采用優質鋼板做骨架，經過機械加工成型，外表面噴涂彩色環氧聚塑，整機既堅固耐用，又美觀大方。桌子的底部采用帶剎車的萬向輪，方便調整設備的擺放位置。
2.*桌面部分：采用25mm厚高密度纖維板外貼進口防火板，PVC截面封邊。桌面具有耐磨、耐熱、耐污、耐煙灼、耐火、耐菌、防霉、抗靜電及易清潔等特點。
3.*實訓屏部分：整體采用鋼架式結構。優質鋼材做骨架，經過機械加工成型，外表面噴涂彩色環氧聚塑。根據不同的培訓及鑒定項目，集成配備了各類電源。操作面板文字符號標識清晰且經久耐用。
整個控制屏由六工位組成，每個工位均設有啟動、停止按鈕控制電源的輸出，并設有急停按鈕，電源輸出有短路保護。同時設有450V指針式交流電壓表一只，通過波段開關切換指示電源輸入的三相線電壓。
4.多功能網板部分：多功能網孔板采用網版式設計，主體采用1.5mm厚的拉絲不銹鋼板加工成型，采用5×10mm孔加工，配合固定膠粒卡子，整體設計規范、合理，使各類元器件在任何角度、任何方位都能輕松裝配、調整。
三、實訓儀器及電機
電子創新透明套件3套/臺
實訓電機
三相鼠籠式異步電動機 WDJ26 AC380V/△ 3臺/臺
三相鼠籠式異步電動機 WDJ24-1 AC380V/Y（*帶速度繼電器） 3臺/臺
三相雙速異步電動機WDJ22 AC380V/YY/△ 3臺/臺
2.提供萬用表、兆歐表、鉗形電流表等實訓儀器3套/臺
四、實訓項目
（一）基本技能訓練
常用工具的使用及識別
電工識圖訓練
電工布線工藝
常用導線的連接和絕緣層的恢復
萬用表的認識與使用
兆歐表的認識與使用
鉗形電流表的認識與使用
（二）電力拖動實訓
三相異步電動機直接啟動控制
9.三相異步電動機接觸器點動控制線路
10.三相異步電動機接觸器自鎖控制線路
11.三相異步電動機Y-△啟動手動控制線路
12.三相異步電動機Y-△啟動自動控制線路
13.三相異步電動機接觸器聯鎖的正反轉控制線路
14.三相異步電動機按鈕聯鎖的正反轉控制線路
15.三相異步電動機雙重聯鎖的正反轉控制線路
16.三相異步電動機倒順開關控制的正反轉控制線路
17.三相異步電動機能耗制動控制線路
18.三相異步電動機反接制動控制線路
19.三相異步電動機串電阻降壓啟動控制線路
20.三相異步電動機多地控制線路
21.工作臺自動往返控制線路
22.接觸器控制的三相雙速異步電動機控制線路
23.時間繼電器控制的三相雙速異步電動機控制線路
24.學生自行設計電路的安裝、接線與調試
（三）儀表照明實訓
25.白熾燈照明電路的安裝
26.兩個開關控制一盞燈
27.兩地控制一盞燈
28.聲控開關控制照明電路
29.人體感應開關控制照明電路
30.觸摸延時開關控制照明電路
31.日光燈電路
32.電度表原理與接線
33.單相電度表的直接接線
34.單相電度表經電流互感器接線
35.住宅照明線路實訓
（四）電子創新實訓項目
（1）模擬電子技術綜合應用、創新實訓項目
1.常用二極管的性能測試及應用
2.雙極晶體管及場效管輸出特性的測定
3.單管放大電路的研究
4.兩極放大電路及負反饋放大電路的研究
5.助聽器電路的調試（電子產品線路）（綜合應用）
6.恒流充電電路（場效應管的應用）（電子產品線路）（綜合應用）
7.三極管放大電路故障排除
8.整流、濾波及穩壓電路的研究
9.直流穩壓正、負電源電路的研究
10.典型復合互補OTL功率放大電路調試（電子產品線路）（綜合應用）
11.OTL功率放大電路的故障排除
12.LM386集成音響功率放大電路及其應用（電子產品線路）（綜合應用）
13.運算放大器基本運算電路
14.對由運放器組成的積分運算電路、微分運算電路
15.對由運放器組成的電壓比較器傳輸特性的研究
16.氣敏傳感器制作煙霧報警器的制作與調試（電子產品線路）（綜合應用）
17.方波、三角波和鋸齒波發生器電路的研究與測試
18.三角波、方波及正弦波發生器的制作競賽
19.RC（文式橋式）正弦波振蕩器和制作與調試
20.電容三點式LC正弦波發生器
21.有源濾波電路研究
22.直流-直流（DC-DC）集成電壓變換電路的應用與調試（電子產品線路）（綜合應用）
23.恒溫控制電路的制作與調試（競賽項目）（電子產品線路）（綜合應用）
（2）數字電子技術綜合應用、創新實訓項目
1.基本邏輯門電路功能測試
2.優先編碼器功能測試
3.二進制譯碼器和數據選擇器功能測試
4.全加器和超前進位全加器功能測試
5.數值比較器功能測試
6.七段碼鎖存/譯碼/驅動器功能測試
7.各類觸發器功能測試
8.雙向移位寄存器功能測試
9.二一五一十進制計數器功能測試
10.二位十進制計數/譯碼/驅動/顯示電路
11.可逆十進制計數電路功能測試
12.N進制計數電路功能測試
13.555定時器基本應用電路
14.微分型單穩態觸發器
15.集成單穩態觸發器及其應用
16.集成施密特觸發器及其應用
17.聲光控制節能路燈電路（電子產品線路）（綜合應用）
18.8線數據傳輸電路（電子產品線路）（綜合應用）
19.4位環形計數節拍發生器（電子產品線路）（綜合應用）
20.秒脈沖信號發生器（電子產品線路）（綜合應用）
21.救護車/消防車聲響報警電路（電子產品線路）（綜合應用）
22.D/A轉換器將數碼轉換成單極性、雙極性模擬電壓
23.數控變頻三角波-方波發生器
24.移位寄存器彩燈顯示電路（電子產品線路）（綜合應用）
25.8位優先編碼器搶答電路（電子產品線路）（綜合應用）
26.觸摸式密碼電子鎖電路（電子產品線路）（綜合應用）
27.數字鐘電路（電子產品線路）（綜合應用）
28.二位十進制計數符合電路（電子產品線路）（綜合應用）
29.交通燈控制電路（電子產品線路）（綜合應用）
30.升/降階梯波發生器（電子產品線路）（綜合應用）
31.光電轉換加/減計數電路（電子產品線路）（綜合應用）
五、*單組器件配置清單（整臺裝置需配置六組元器件）
| 序號 | 名 稱 | 型號與規格 | 數量 |
| 1 | 單相電度表 | DD862a | 1臺 |
| 2 | 螺口燈座 | 3A/250V | 2只 |
| 3 | 燈泡 | 220V/40W | 2只 |
| 4 | 單聯開關 | CD200-DG86K1 | 1只 |
| 5 | 雙控開關 | CD200-DG86K2 | 1只 |
| 6 | 聲（光）控延時開關 | CD200-D86SG | 1只 |
| 7 | 觸摸延時開關 | CD200-D86M | 1只 |
| ○ | 人體感應開關 | CD200-D86HW | 1只 |
| 9 | 開關盒 | H86MS50 | 2只 |
| 10 | 日光燈管套件（鎮流器） | 10W | 1套 |
| 11 | 電流互感器 | LMK3(BH)-0.66 5/5A 5VA | 1只 |
| 12 | 空氣開關 | DZ47-63LEP-4P/6A | 1只 |
| 13 | 保險絲座 | RT18-32/3P | 1只 |
| 14 | 直插式保險座 | RT14-20 | 2只 |
| 15 | 熔斷器 | RT18-20/3A | 3只 |
| 16 | 熔斷器 | RT14-20/2A | 2只 |
| 17 | 交流接觸器 | LC1-E0610Q5N | 4只 |
| 18 | 接觸器輔助觸頭 | LAEN11 | 4只 |
| 19 | 熱繼電器 | JRS1D-25（0.63-1A） | 2只 |
| 20 | 熱繼電器座 | JRS1D-25/Z | 2只 |
| 21 | 通電延時時間繼電器 | ST3PA-B/380V（0-10S） | 1只 |
| 22 | 時間繼電器座 | PF-083A | 1只 |
| 23 | 平動按鈕 | Φ22-LAY16-AG11 | 2只 |
| 24 | 平動按鈕 | Φ22-LAY16-AR11 | 2只 |
| 25 | 平動按鈕 | Φ22-LAY16-AB11 | 1只 |
| 26 | 按鈕開關盒 | 3孔 | 2只 |
| 27 | 行程開關 | LX19-222 | 2只 |
| 28 | 行程開關 | LX19-001 | 2只 |
| 29 | 倒順開關 | KO3-15 | 1只 |
| 30 | 控制變壓器 | BK100 AC380V/220V/36V | 1只 |
| 31 | 電阻 | 75Ω/75W | 3只 |
| 32 | 電阻 | 10Ω/25W | 1只 |
| 33 | 二極管 | 1N5408 | 4只 |
| 34 | 塑料安裝卡子 | 250只 | |
| 35 | 自攻螺絲 | 120只 | |
| 36 | 走線槽 | 2525 | 2米 |
| 37 | 接線端子排 | JF5-2.5/5 | 5條 |
| 38 | G形導軌 | 0.4米 |
1根 |
